安裝SICK編碼器的力矩電機必看

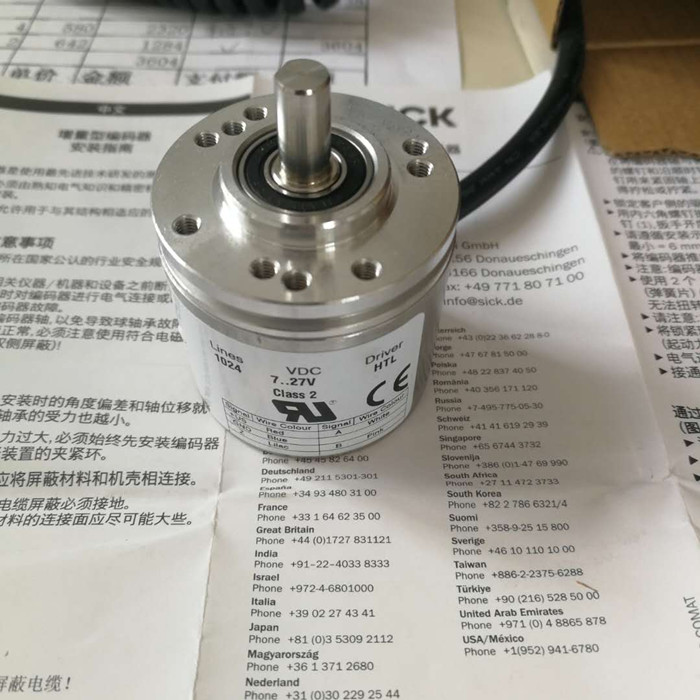

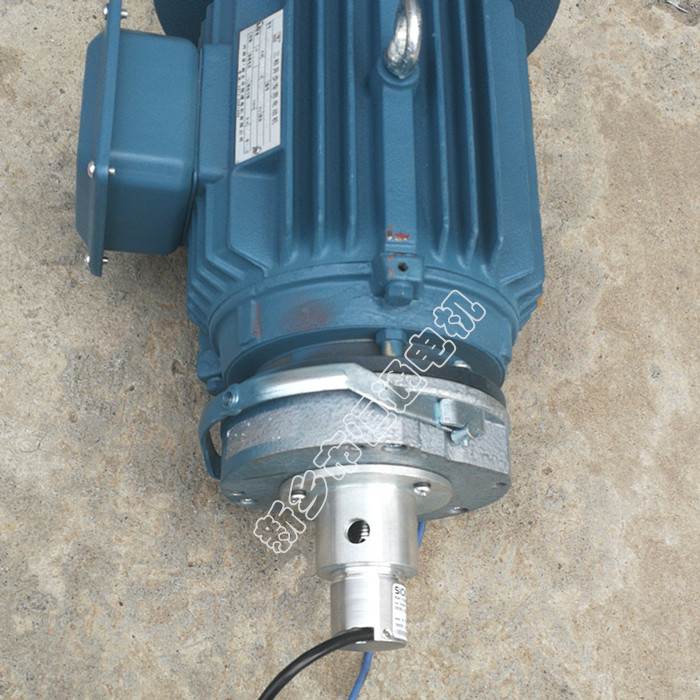

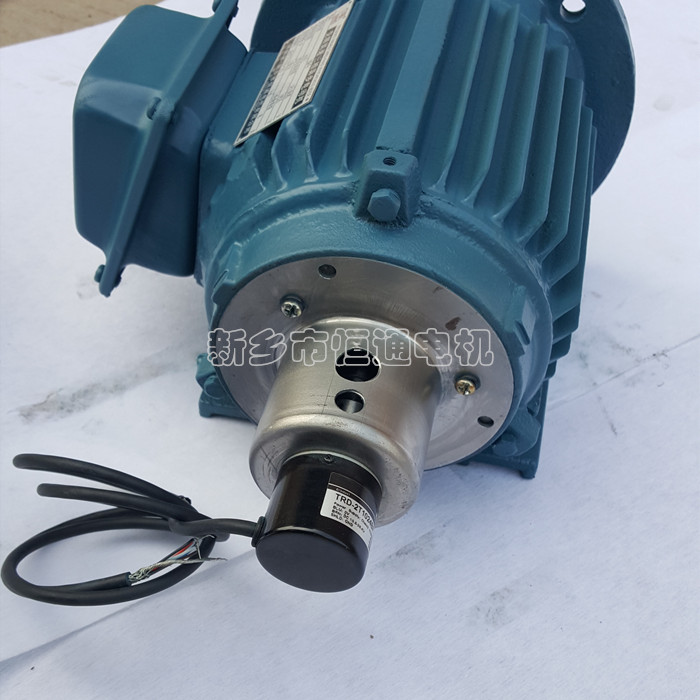

力矩電機安裝SICK增量型編碼器是為了更方便的自動化閉環控制。通常變頻電機、力矩電機安裝這款SICK DBS36E-S3GK01024編碼器。安裝必須由熟知電氣知識和精密機械知識的**人士進行安裝調試。編碼器同心度越精確,安裝時的角度偏差和軸位移就越小、定子耦合和編碼器軸承的受力也越小。為避免安裝時定子耦合受力過大,必須始終先安裝編碼器的支架,再緊固空心軸夾緊裝置的夾緊環。帶電纜線出口的編碼器,應將屏蔽材料和機殼相連接?;陔姶湃菪钥紤],機殼和電纜屏蔽必須接地。此時可以借用力矩電機接地接口。通過連接屏蔽材料電纜實現。屏蔽材料的連接面應盡可能大些。特別注意:編碼器電纜的延長電纜必須使用屏蔽電纜。電纜屏蔽層必須可靠接地!編碼器電纜與動力電纜需要分槽布線,垂直相交。還要注意線芯顏色定義刪除。編碼器安裝偏差可能導致編碼器軸上的機械負載超過額定范圍。引腳分配適用于標準編碼器。對于客戶指定的編碼器應參考相應的技術資料。
